측정공구 사용법 - 버니어 캘리퍼스 [품질 관리]

안녕하세요 인생주연 입니다.



오늘은 측정 공구에 관해서 올바른 사용법을 알려드릴게요



기구 설계 후 도면을 작성하고 가공품이 도착하면 도면처럼 가공이 이루어 졌는지 확인을 위해서



측정 공구를 사용하여 가공품을 확인합니다.



외측·내측·단차·깊이에 많이 사용하는 버니어 캘리퍼스 사용에 대해서 알아볼게요

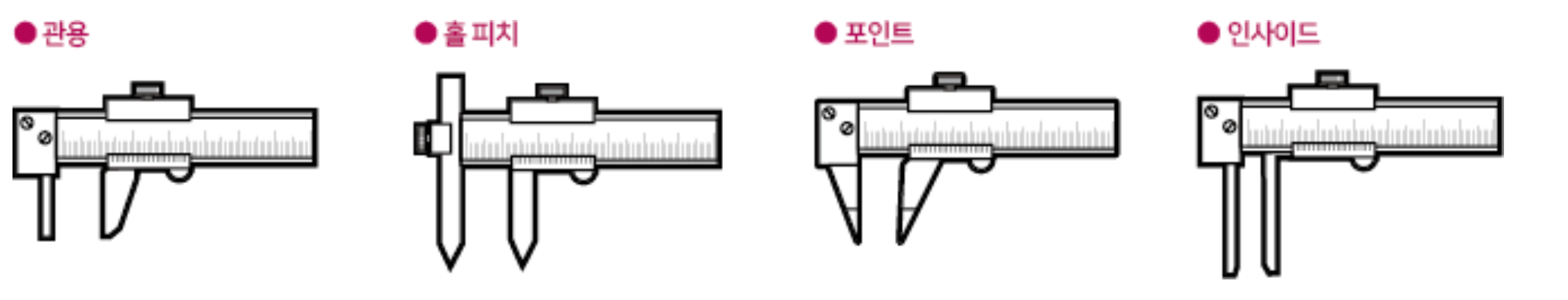

1. 버니어 캘리퍼스의 종류





2. 버니어 캘리퍼스의 구성









3. 버니어 캘리퍼스의 점검 포인트



    1. 슬라이더에 불균형이 없는가

        -  불균형이 있는 경우에는 기름 숫돌로 본척을 청소해 주십시오.

    2. 0점이 일치하는가

        -  버니어의 0과 10의 눈금이 본척의 눈금과 합치해야 합니다.

    3. 죠 확인

        -  외측용 죠를 닫은 상태에서 외측용 죠의 부분에 빛을 비추어 보고 빛이 새는지 확인해 주십시오.

    4. 깊이 확인

        -  표준면을 수직으로 세우고 우측 그림과 같이 0과 10의 눈금이 어미자 눈금과 일치해야 합니다.





4. 버니어 캘리퍼스의 정확한 측정 방법

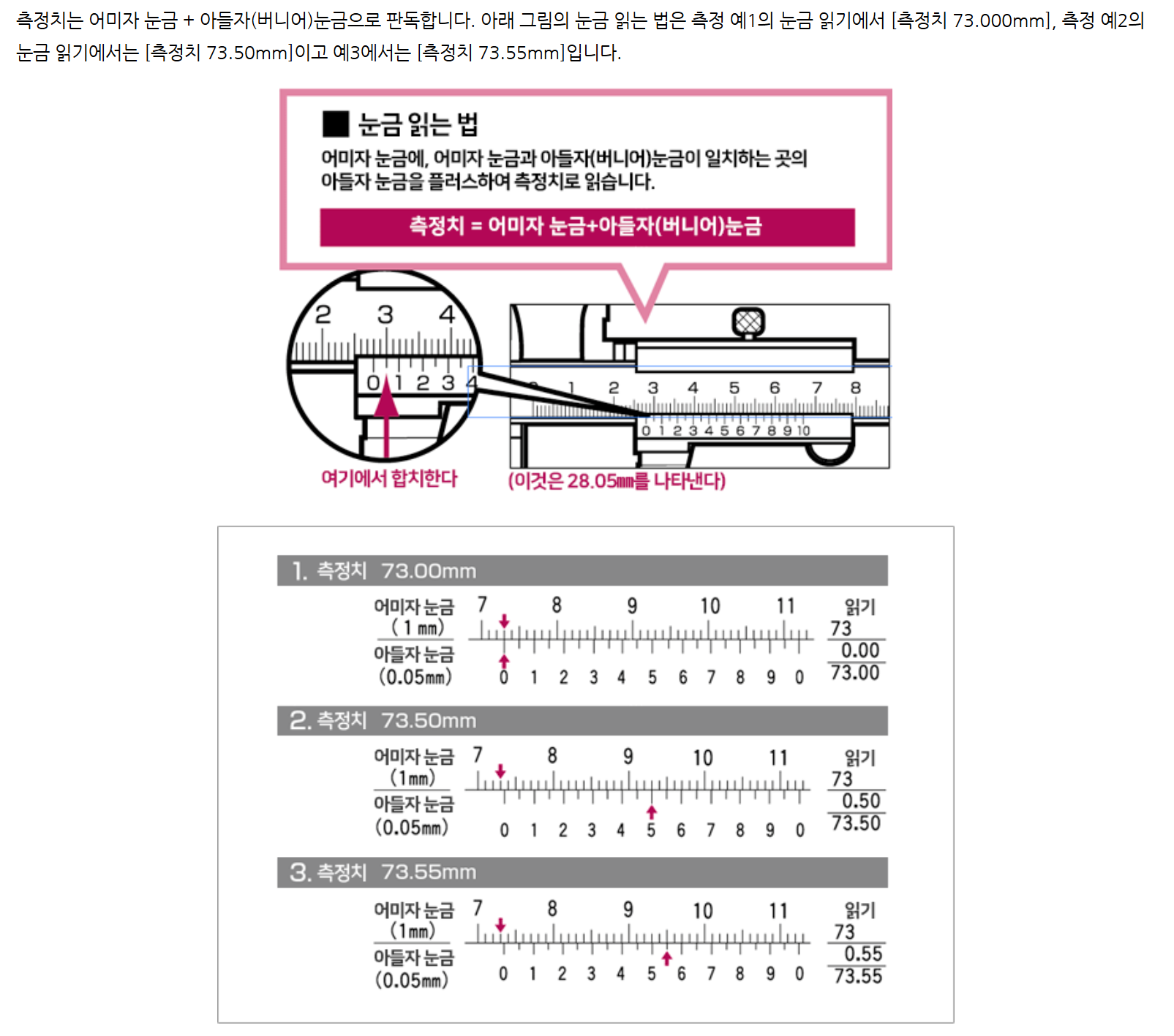

5. 눈금 보는 법
